用Ansa输出inp文件之后，可以通过Abaqus CAE窗口界面提交inp文件进行计算，也可以通过命令行方式提交计算。使用命令行提交需要添加Path，Windows下通常是[Abaqus安装目录]\Commands路径。

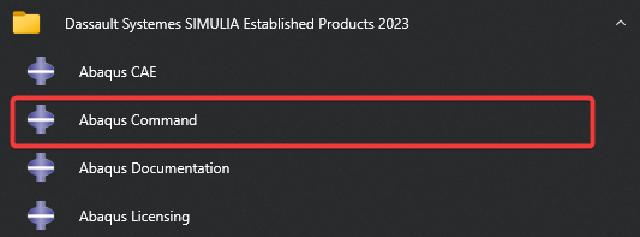

其实Windows下装完Abaqus后，开始菜单会出现Abaqus Command快捷方式，点击该快捷方式可以通过命令行提交abaqus计算文件，不需要添加Path。

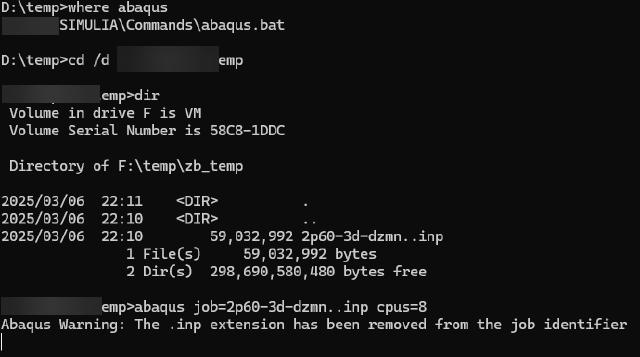

使用以下命令行提交inp计算文件。

abaqus job=[文件名]  cpus=[核心数] double=both output_precision=full int ask=off

通常来说通过job指定文件名就可以开始计算了，其他一些命令开关不是必要选项，它们的含义如下：

• help →查看帮助
• double={ explicit | both | off | constraint } → 计算精度
• output_precision={ single | full } → 输出结果精度
• int / interactive → 打印求解过程
• ask=off → 不询问直接覆盖
• memory=5gb → 指定最大运行内存5GB
• scratch=D:\Temp → 指定计算临时文件存储地

参考资料：https://abaqus-docs.mit.edu/2017/English/SIMACAEEXCRefMap/simaexc-c-analysisproc.htm

Ansa导入step模型默认长度单位是mm，重量是ton。但我们常用的SI单位制长度是m，重量是kg。关于两种单位的转换如下表所示。

在定义模型参数时，应注意根据长度选择对应的单位制。

Ansa可以通过Connection功能快速设置连接。

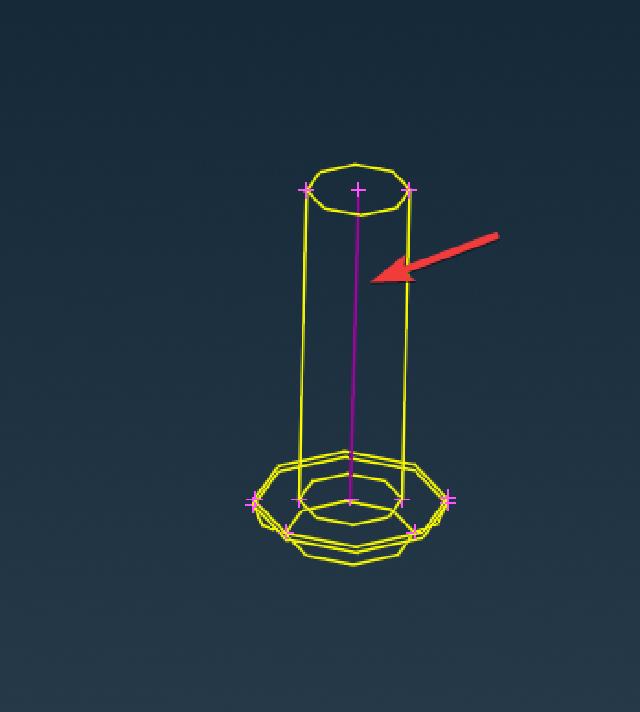

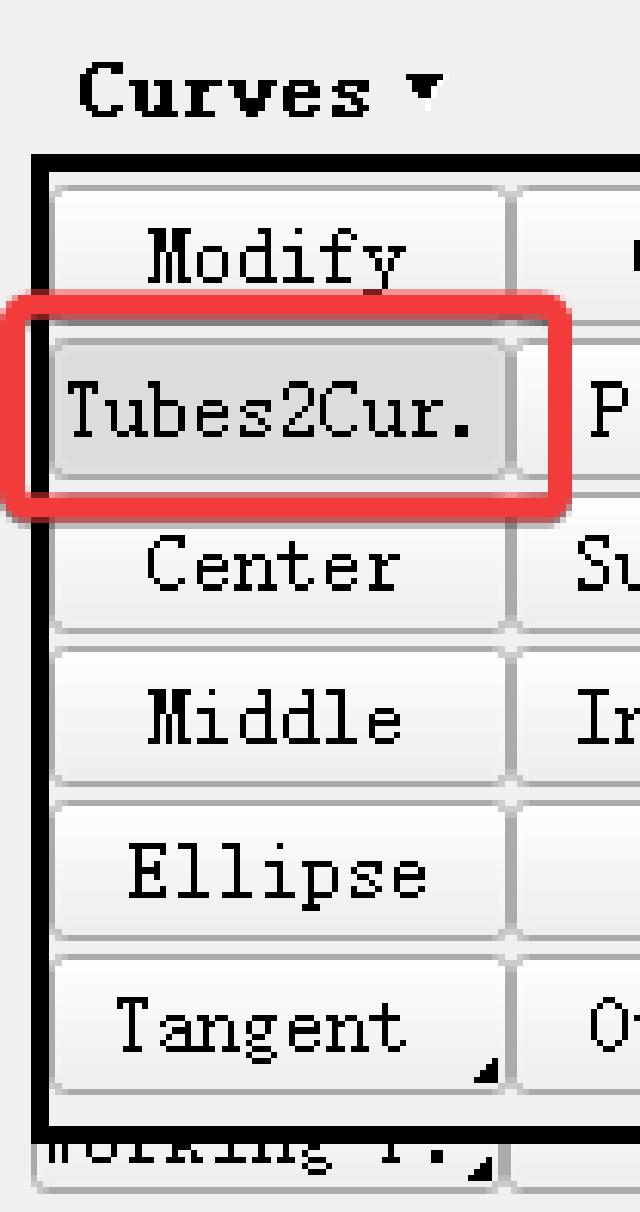

这里以螺接为例，首先将所有螺栓单独显示出来。使用TOPO→Curves→Tubes2Curve将螺栓几何转换成曲线。

保留曲线，将螺栓几何曲面全删掉。

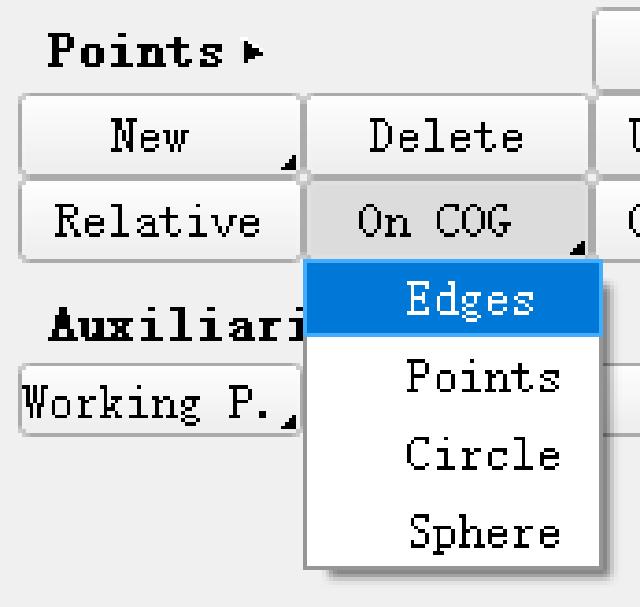

再使用Topo→Points→Edges将曲线转换成3D点，删除掉曲线。

根据3D点生成螺栓连接点，框选上一步生成的3D点。除了根据曲线定义连接点意外，还可以根据点和面生成连接点。但不同的几何形式对应不同的连接类型，应注意根据需要的连接类型选择对应的几何。这里列出一些常用的连接类型和几何对应关系：

• 3D点：螺接、铆接、焊点
• 线段：粘胶、焊缝、包边、螺接(直线段)
• 面：粘胶

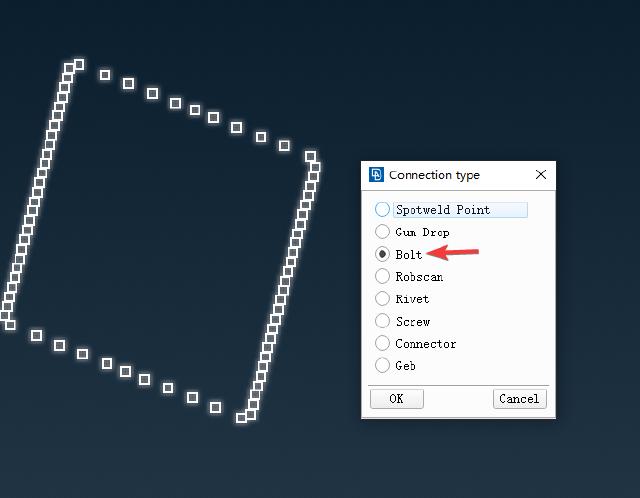

螺栓连接点可以根据3D点或直线段生成，这里选择用3D点生成。
