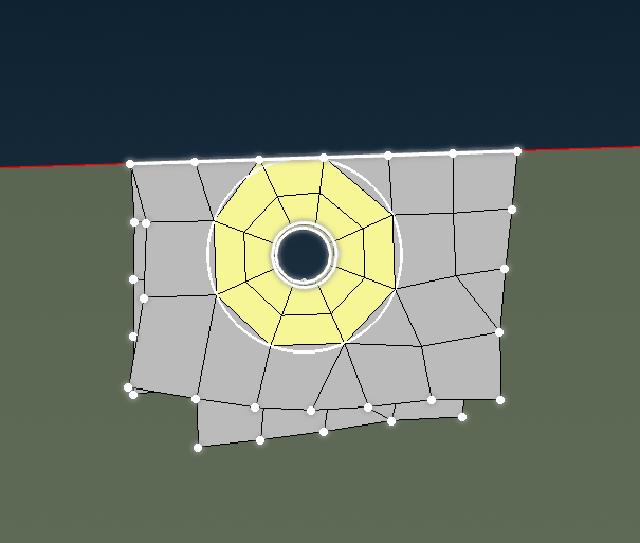

使用Ansa建面网格的时候我们都希望螺钉孔能处理成washer网格的形式，方便后面加约束。

但默认设置生成的网格螺钉孔貌似都没有按washer处理。

有几种方法，其一是通过几何处理手动添加Zone Cut的方式，这种方法手工处理工作量太大，不推荐

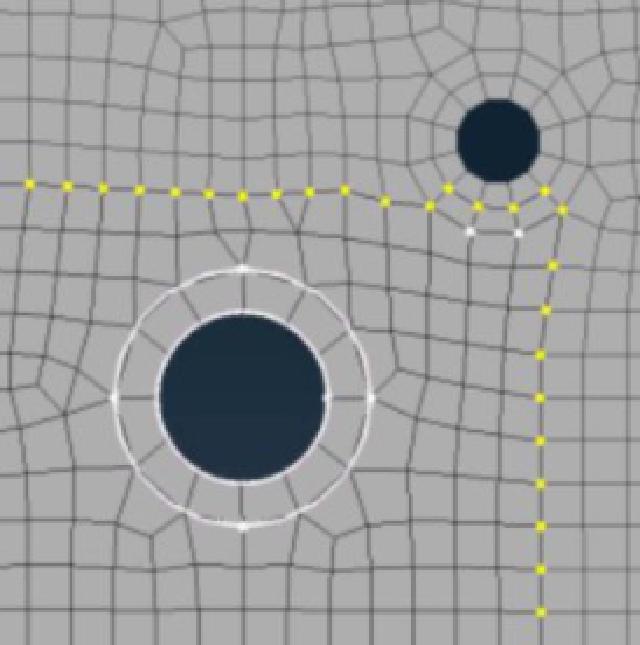

另一种方法需要手动Reconstruct网格，首先在网格参数设置里设置孔的特征参数。

返回Mesh里，Reconstrust就有了。

ANSA针对钣金件抽中面有几种不同处理方式。

1. Skin方法

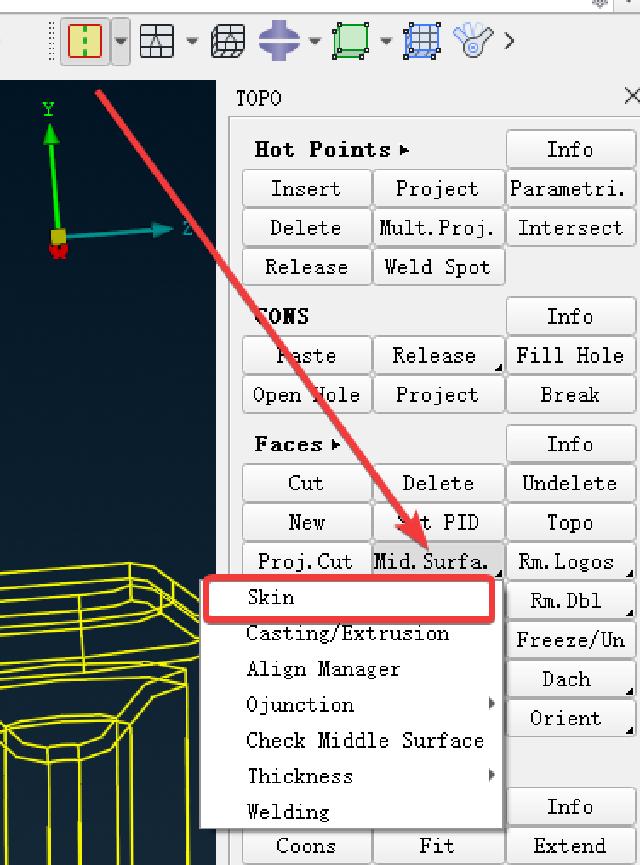

TOPO→Mid.Surfa.→Skin，选中整个几何体然后无脑按鼠标中键就可以自动抽中面。

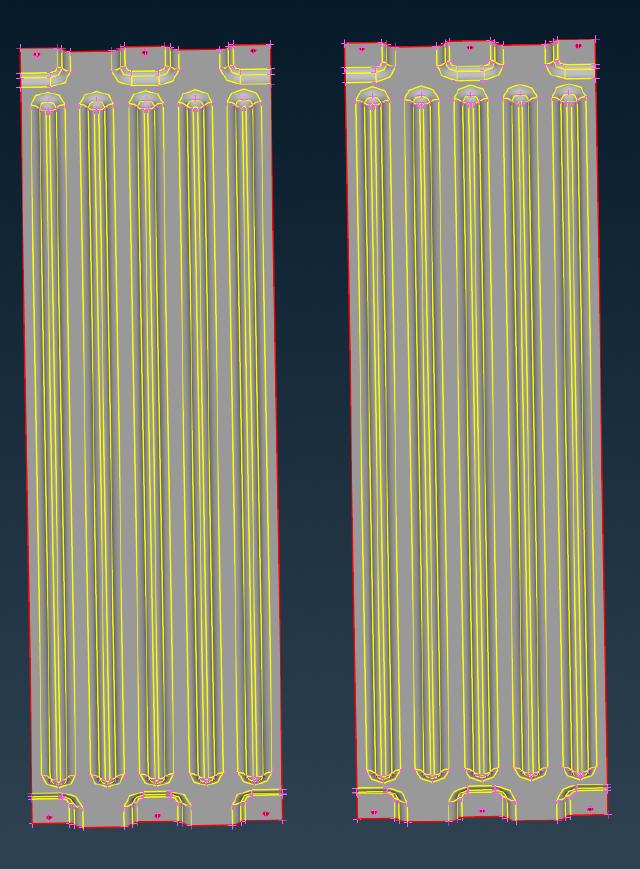

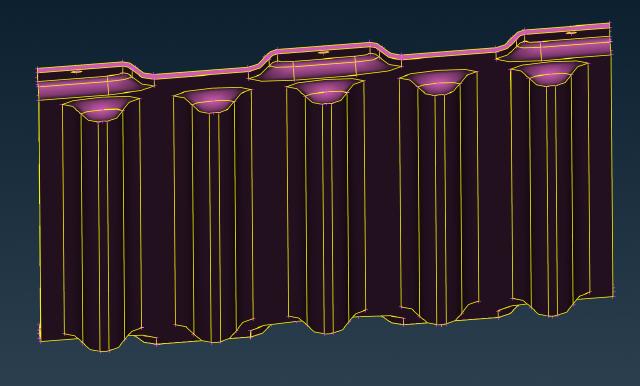

适合一些厚度比较均匀的钣金结构件，没有筋条、凸台、凹坑等特征。

抽出来的中面是几何不带网格，需要手动画网格，会自动删除原来的几何并添加厚度。

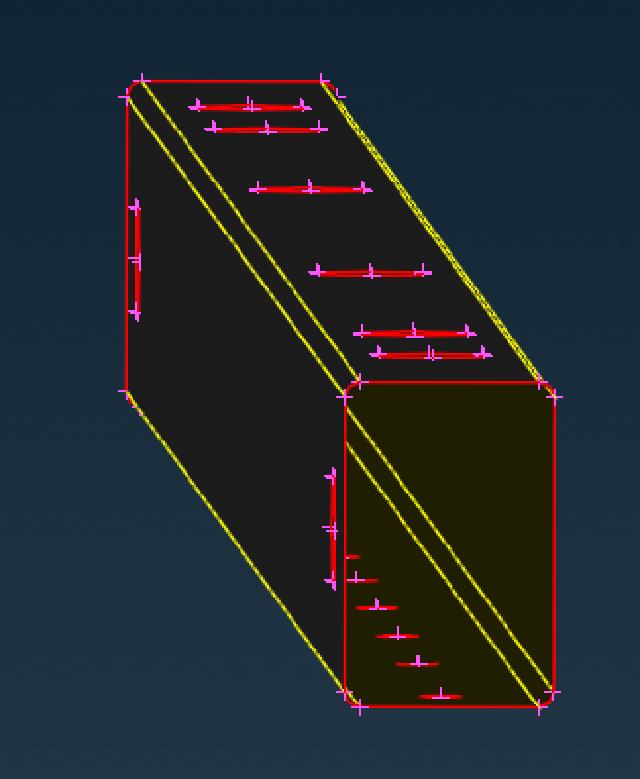

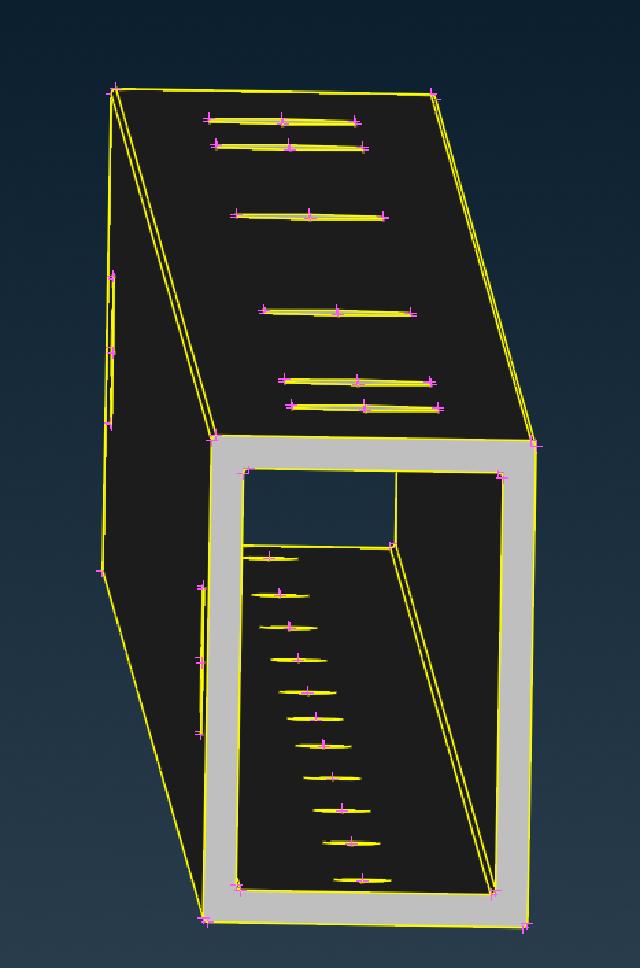

对一些挤压件像挤压铝型材也支持，但是有圆角的话要先处理掉，不然抽出来的中面圆角会保留并放大。

快捷键F11，或者下面这个按钮，定义Ansa网格质量

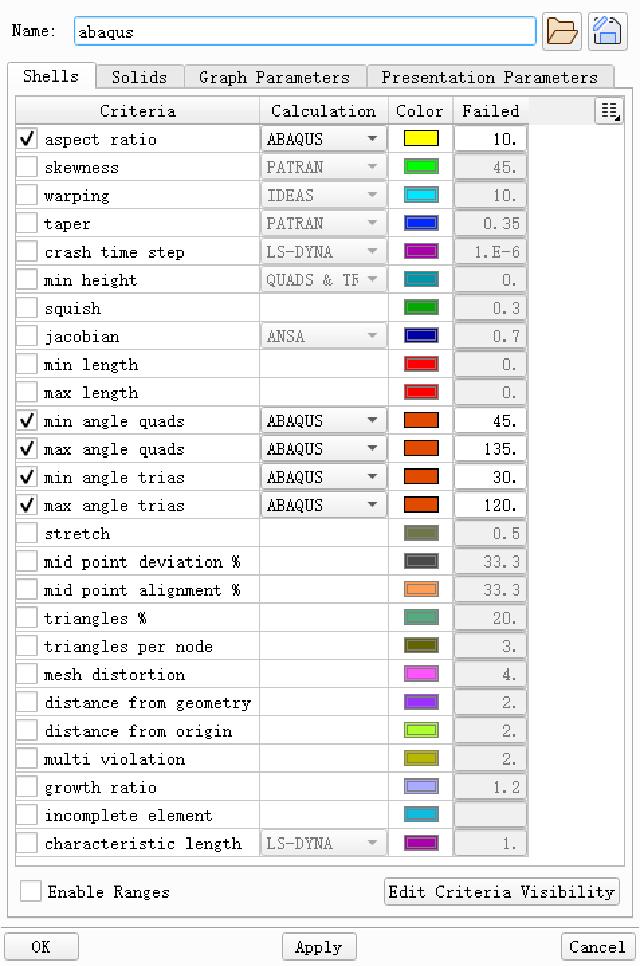

面网格质量（Abaqus）

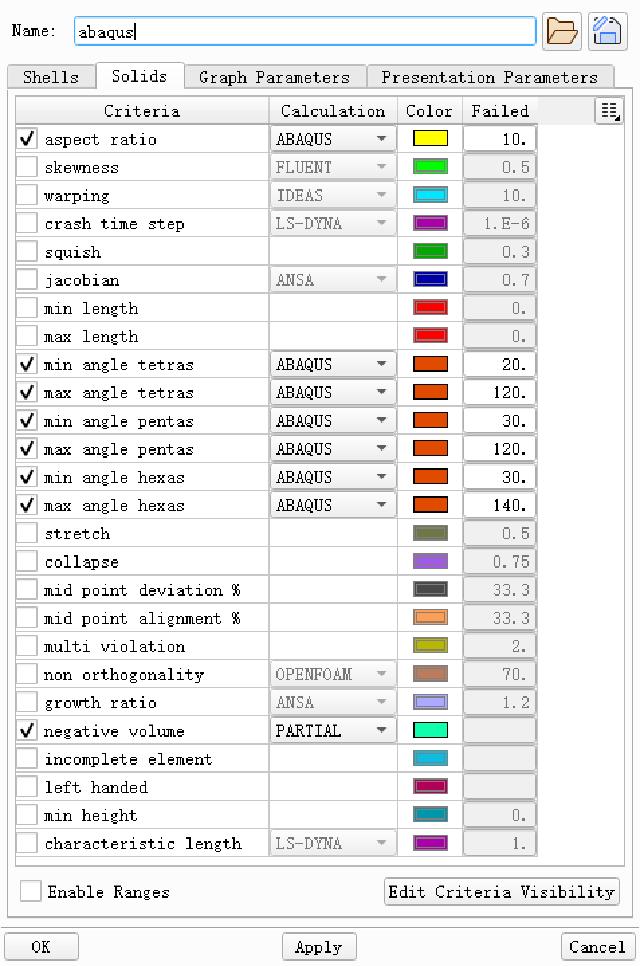

体网格质量（Abaqus）

最好把配置文件另存为到本地，下次重新打开配置文件覆盖即可。
