1. 相关命令

Ansa中，给Abaqus设置接触一般常用以下命令：


2. 接触对

最常用的接触对，一般通过AUXILIARIES→ CONTACT→CONTACT调出创建对话框。

常用设置一般为以下几个：

  1. 定义接触名称，方便检索
  2. 定义接触类型为接触对(CONTACT PAIR)或者通用接触(CONTACT INCLUSIONS或CONTACT EXCLUSIONS)
  3. 接触从面，需要预先在SET里设置好单元集合
  4. 接触主面，需要预先在SET里设置好单元集合
  5. 接触行为，定义摩擦系数等
  6. 接触面调整行为，选择YES可以在后面的POS_TOLER定义容差数值
  7. 接触面是否产生小滑移，默认NO
  8. 接触类型，默认surface-to-surface，或者node-to-surface
  9. 接触间隙，定义接触的过盈或间隙值

3. 通用接触

跟创建接触对共用同一个命令和对话框，只需要把接触类型改为接触包含面(CONTACT INCLUSIONS)或接触排除面(CONTACT EXCLUSIONS)即可。


  1. 定义接触类型
  2. 接触从面，选择SET里设置好的单元集合
  3. 接触主面，选择SET里设置好的单元集合（一般不需要，可以留空）
  4. 接触行为

4. 绑定接触

通过AUXILIARIES→ CONTACT→TIE调出对话框。


  1. 接触从面，选择SET里设置好的单元集合
  2. 接触主面，选择SET里设置好的单元集合
  3. 当两个接触面存在不重合时，可以在这里设置接触容差

5.接触向导

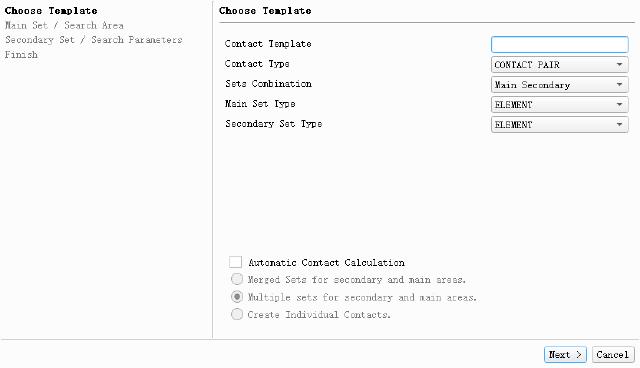

Ansa内置的功能，可以通过引导建立接触。通过AUXILIARIES→ CONTACT→Assistant命令调出。


6. 自动创建接触对

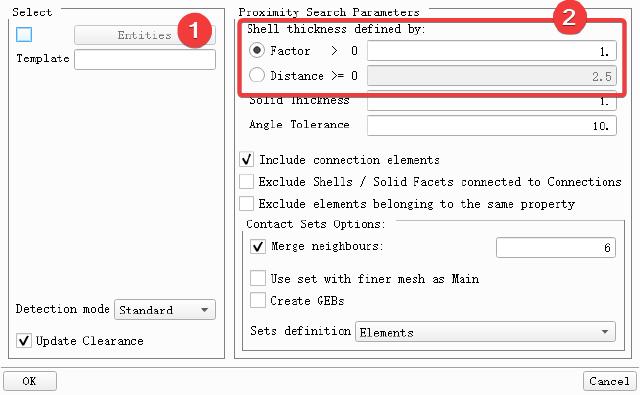

通过AUXILIARIES→ CONTACT→Flanges调出。


  1. 选择要搜索的对象
  2. 定义搜索距离容差

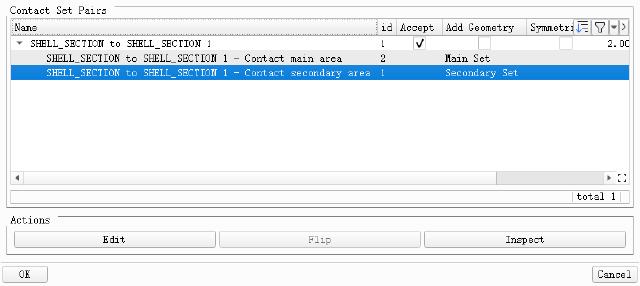

在弹出对话框里面检查、定义接触参数。

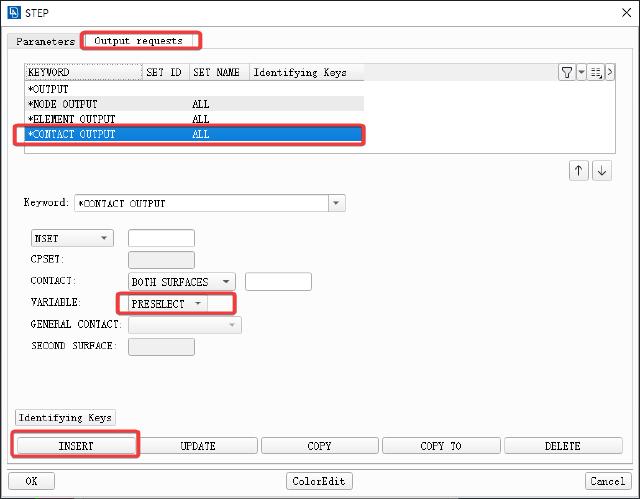

7. 与接触有关的输出设置

一般在STEP的OUTPUT选项卡里面定义，没有特殊要求的话输出参数选择PRESELECT就行了。
